如何設定 Netware TCP/IP 的功能


NOVELL Netware 一 直 都 有 支 援 TCP/IP 的功能 , 但 是 許 多 人 卻 不 知 道 到 支 援 那 些 功 能 , 要 如 何 設 定 , 在 這 篇 短 文 中 主 要 針 對 Netware v3.11 及 v3.12 中 TCP/IP 的設定作一個說明。

概念

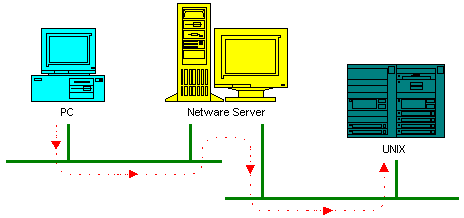

在 Netware Server 中 除 了 可 以 執 行 IPX 的 Protocol 外 , 還 可 以 執 行 IP 的 Protocol , 但 是 您 不 免 要 問 , Netware 設 定 了 TCP/IP 到 底 有 什 麼 用 途 ? 就 Netware OS 本 身 所 支 援 的 TCP/IP 功 能 而 言, 不 加 額 外 的 程 式 , 那 您 可 以 使 用 TCPIP 的 Ping 來 Ping 這 台 Netware Server 外 , 另 外 便 是 Netware Server 插 兩 片 網 路 卡 的 情 況 , 可 使 IP Packet 從 這 台 Netware Server 的 一 端 連 線 至 另 外 一 端 的 UNIX 主 機。




在 以 上 情 況 下 不 設 TCPIP 的 功 能, PC 端 是 無 法 連 線 到 Unix 主 機 上 的 , 這 是 Netware Server 扮 演 IP Router 的 功 能 。 那 Netware Server 只 插 了 一 片 網 路 卡 設 定 TCP/IP 的 功 能 到 底 有 什 麼 用 途 呢 ? 在 這 種 情 況 下 基 本 上 是 沒 什 麼 用 處 , 但 是 設 了 TCP/IP 的 功 能 後 您 可 使 用 額 外 的 程 式 來 使 Netware Server 變成 FTP Server 、 SMTP Mail Server 、 Gopher Server 及 WWW Server , 這 會 在 其 他 短 文 中 說 明 架 設 的 方 法 。 在 此 只 說 明 Netware Server 基 本 TCPIP 設 定 的 方 法 。


單片網路卡的設定


在 設 定 Netware Server TCP/IP 的 設 定 功 能 之 前 , 須 先 說 明 Ethernet 的 Frame Type , Ethernet 的 封 包 分 成 了 四 種 Ethernet_802.3 、 Ethernet_802.2 、 Ethernet_II 及 Ethernet_SNAP , 在 Netware 網 路 中 IPX 通 常 是 使 用 Ethernet_802.3 及 Ethernet_802.2 , 而 TCPIP 是 使 用 Ethernet_II , 一 個 Server 中 可 以 同 時 使 用 多 個 Frame Type , 在 設 定 TCPIP 之 前 , IPX 還 是 一 樣 要 設 定 , 以 下 是 IPX 的 設 定 方 法

:Load NE2000 Int=3 Port=300 Frame=Ethernet_802.2 Name=ipx8022
:Bind IPX to ipx8022 Net=2
:Load NE2000 Int=3 Port=300 Frame=Ethernet_802.3 Name=ipx8023
:Bind IPX to ipx8023 Net=3

以 上 的 設 定 使 Netware Server 在 IPX Protocol 的 傳 輸 上 可 以 使 用 兩 種 Frame Type , 也 就 是 說 PC 端 可 以 使 用 Ethernet_802.3 或 Ethernet_802.2 來 連 上 Netware Server , PC 端 一 個 Protocol 只 能 使 用 一 種 Frame Type , 這 和 Netware Server 上 不 一 樣 , 而 要 設 定 這 片 網 路 卡 的 TCPIP 功 能 指 令 如 下

:Load TCPIP Forward=Yes
:Load NE2000 Int=3 Port=300 Frame=Ethernet_II Name=ip203
:Bind IP to ip203 Addr=203.67.10.1 Mask=255.255.255.0

Netware Server 經 以 上 設 定 後 便 可 在 PC 端 使 用 TCPIP 的 軟 體 來 "ping 203.67.10.1" , 而 且 肯 定 可 以 Ping 通 , 但 是 是 無 法 使 用 Telnet 連線 , 因 為 這 是 Netware OS 沒 有 支 援 的

兩片網路卡的設定


兩 片 網 路 卡 的 Interrupt 及 I/O Address 皆 要 調 開 , 不 可 衝 突 , 假 使 使 用 兩 片 網 路 卡 的 設 定 是 "Int=3 Port=300" 及 "Int=5 Port=360" , 則 IPX 的 設 定 如 下

##第一片網路卡 IPX 的設定
:Load NE2000 Int=3 Port=300 Frame=Ethernet_802.2 NAME=IPX_1_8022
:Bind IPX TO IPX_1_8022 Net=12
:Load NE2000 Int=3 Port=300 Frame=Ethernet_802.3 Name=IPX_1_8023
:Bind IPX TO IPX_1_8023 Net=13

##第二片網路卡 IPX 的設定

:Load NE2000 Int=5 Port=360 Frame=Ethernet_802.2 Name=IPX_2_8022
:Bind IPX TO IPX_2_8022 Net=22
:Load NE2000 Int=5 Port=360 Frame=Ethernet_802.3 Name=IPX_2_8023
:Bind IPX TO IPX_2_8023 Net=23

##Load TCPIP 只需要執行一次即可

:Load TCPIP Forward=Yes

##第一片網路卡 IP 的設定

:Load NE2000 Int=3 Port=300 Frame=Ethernet_II Name=IP_1
:Bind IP TO IP_1 Addr=203.67.10.1 Mask=255.255.255.0

##第二片網路卡 IP 的設定

:Load NE2000 Int=5 Port=360 Frame=Ethernet_II Name=IP_2
:Bind IP TO IP_2 Addr=202.66.5.1 Mask=255.255.255.0

兩 片 卡 的 設 定 是 複 雜 多 了 , 但 是 仔 細 一 看 只 是 重 複 一 次 單 片 網 路 卡 的 設 定 而 已 , 當 然 這 些 指 令 皆 可 放 在 Autoexec.ncf 中 , 一 開 機 便 會 自 動 執 行

Netware Server TCPIP 的 Routing


經 過 以 上 的 設 定 不 管 單 片 網 路 卡 或 是 兩 片 網 路 卡 基 本 的 TCPIP 的 設 定 算 已 完 成 , 但 是 若 這 個 Netware Server 是 在 一 個 大 型 網 路 中 或 是 要 上 Internet 則 需 要 設 定 所 謂 的 Static Route , 這 時 需 將 SYS:ETC/SAMPLES 目 錄 中 的 Gateways 這個檔案 Copy 至 SYS:ETC 目 錄 之 下 , 同 時 在 Gateways 檔 案 中 以
[Host host |Net net no.] Gateway gateway [Metric value] [Passive|Active]
的 方 式 來 輸 入 您 所 要 設 定 的 Static Routing , 以 下 是 一 個 範 例
net 203.67.10.0 gateway 203.67.10.254 metric 1
net 210.5.12.0 gateway 192.45.1.10 passive
若 是 要 設 定 Default Route 則 需 在 Gateways 檔 案 中 加 入
net 0 gateway 203.67.10.254 metric 1
的 設 定 即 可 。
設 定 完 SYS:ETC/GATEWAYS 的 檔 案 後 , 還 需 要 在 SYSTEM CONSOLE 上 執 行
:Load Ipconfig
執 行 這 個 指 令 的 目 的 是 會 將 SYS:ETC/GATEWAYS 檔 案 中 的 設 定 加 入 系 統 的 Routing Table 中

Domain Name Resolver(網域名稱解答器) 的設定


Netware Server OS 中 是 沒 有 這 個 網 域 名 稱 解 答 器 的 設 定 , 這 是 要 藉 助 一 個 Freeware 軟 體 RESOLV.NLM 才 能 有 此 功 能 , 裝 網 域 名 稱 解 答 器 主 要 的 目 的 是 要 將 Netware Server 架 設 為 FTP Server 、 Mail Server 、 Gopher Server 及 WWW Server 時 皆 會 用 到 , 首 先 可 到 下 列 FTP Site Download "RESOLV13.ZIP"
service.wicl.com.tw -- resolv13.zip -- 6K
novell.felk.cvut.cz -- resolv13.zip -- 6K
math.amu.edu.pl -- resolv13.zip -- 6K
之 後 將 檔 案 RESOLV13.ZIP 解 壓 縮 , COPY RESOLV.NLM 至 SYS:SYSTEM 目 錄 中 , 便 可 在 SYSTEM CONSOLE 中 執 行
:Load resolv dm wicl.com.tw ns 203.67.10.5 ns 139.175.1.10
在 上 一 行 指 令 中 dm 指 本 身 的 Domain Suffix , 不 是 指 本 身 機 器 的 Domain Name , 而 ns 是 指 Domain Name Server 的 IP Address , 可 以 設 定 多 個 Domain Name Server , 以 免 一 台 當 機 致 使 無 法 將 Domain Name 解 出 IP Address 來


Lastest Updated : 1996 年 02 月 11 日
