連接 Internet IP Routing 的設定

近 來 Internet 蔚 為 風 潮 , 很 多 的 公 司 行 號 也 申 請 了 專 線 來 連 接 Internet, 使 公 司 的 同 仁 皆 能 使 用 Internet 的 資 源 及 收 發 E-Mail , 然 而 這 種 的 連 線 方 法 到 底 是 如 何 ? 又 Router 的 設 定 又 是 如 何 ? 在 本 文 中 會 詳 細 的 說 明

概念

在 Internet 的 網 路 中 皆 是 使 用 TCPIP Protocol, 一 個 封 包 由 遠 端 傳 到 您 的 電 腦 其 中 可 能 經 過 數 十 個 Router 來選 擇 路 徑 , 所 以 Router 在 Internet 所 扮 演 的 角 色 是 非 常 重 要 的 , 在 這 篇 短 文 中 不 打 算 詳 細 討 論 整 個 Router 運 作 的 原 理 , 而 是 要 說 明 公 司 如 何 和 Internet 連 線 及 Routing 基 本 的 設 定

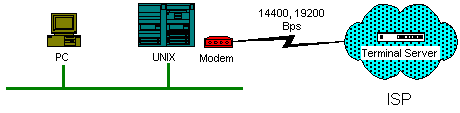

一 般 公 司 要 連 線 到 Internet 上 必 須 先 從 ISP(Internet Service Privoder) 申 請 一 條 專 線 , 所 謂 ISP 就 是 如 SeedNet 或 Hinet 即 是 , 而 公 司 所 要 準 備 的 是 一 個 Router, 這 個 Router 可 以 是 Standalone 的 設 備 或 是 Unix 主 機 , 因 為 Unix 主 機 可 以 當 Router 來 用 , 事 實 上 最 簡 單 的 方 式 是 以 下 圖 方 式 連 接


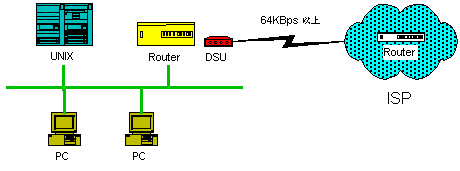

這 個 方 式 稱 之 為 主 機 連 接 , 是 使 用 Unix 主 機 的 RS-232 Port 以 PPP 或 SLIP Protocol 和 ISP 來 連 接 , RS-232 的 訊 號 是 屬 非 同 步 傳 輸 (Async) , 所 以 以 此 種 方 式 來 連 線 所 能 使 用 的 速 率 不 高 , Hinet 提 供 14400 Bps , SeedNet 提 供 到 19200 Bps, 所 以 連 接 用 的 Modem 可 自 備 , 而 ISP 端 是 使 用 Terminal Server (終 端 伺 服 器) 來 連 接 , 因 為 Terminal Server 的 價 錢 便 宜 , 所 以 以 主 機 連 線 的 方 式 較 便 宜 , 而 另 一 種 的 連 接 方 式 是 所 謂 的 Router 連 接 , 是 需 要 買 一 個 Router(CISIO, 3Com 等 等 ), Router 是 使 用 同 步 傳 輸 (Sync), 可 使 用 在 較 高 速 的 連 線 , 如 64KBps 或 是 T1(1.544MBps) , 而 所 使 用 的 Modem 此 時 稱 之 為 DSU , 需 要 向 電 信 局 租 用 , 不 可 自 備 , 而 ISP 也 必 須 使 用 Router 來 連 接 , 所 以 費 用 較 高 , 使 用 Router 連 接 的 架 構 圖 如 下

Router 的設定

Router 的 設 定 在 此 可 能 是 指 Unix 主 機 或 Router , 在 TCPIP 的 環 境 中 每 個 設 備 不 管 是 主 機 或 是 PC 皆 需 要 一 佪 IP Address, 自 然 Router 也 需 要 IP Address, 而 且 Router 是 連 接 兩 個 網 路 , 所 以 需 要 兩 個 IP Address , 如 下 圖 所 示


在 每 個 Router 中 皆 有 所 謂 的 Routing Table, Router 便 是 使 用 Routing Table 中 的 設 定 來 決 定 封 包 所 要 走 的 路 徑 , Routing Table 可 使 用 人 為 的 設 定 稱 之 Static Route , 也 可 使 用 RIP 或 是 OSPF 來 自 動 學 習 設 定 Routing Table, 在 Internet 的 連 接 上 皆 是 使 用 Static Route, 所 以 RIP 或 是 OSPF 不 用 理 會 , Routing Table 的 內 容 以 上 圖 為 例 如 下 所 示

目 地 位 址	NetMask	Gateway	Matric
203.67.10.0	255.255.255.0	203.67.10.254	0
202.66.55.0	255.255.255.0	202.66.55.254	0

這 個 Routing Table 的 意 思 是 指 往 203.67.10.0 這 個 網 路 的 封 包 , 也 就 是 往 203.67.10.1-203.67.10.254 IP Address 的 封 包 皆 由 203.67.10.254 這 個 介 面 的 送 出 去 , 而 往 202.66.55.0 這 個 網 路 的 封 包 將 由 202.66.55.254 這 個 介 面 送 出 封 包 , 以 上 只 是 略 加 說 明 , 若 有 時 間 再 寫 一 篇 短 文 詳 細 說 明 整 個 Router 的 運 作 原 理
實 際 在 Internet 的 運 用 上 Routing Table 的 設 定 又 更 簡 單 , Static Route 的 設 定 有 所 謂 default Route , 是 指 在 Routing Table 找 不 到 路 徑 的 封 包 皆 送 到 default Router , 由 Default Router 來 替 您 傳 送 , 一 般 Internet 的 使 用 只 要 設 定 Default 即 可 , 我 們 以 下 圖 來 作 說 明



這 個 圖 中 連 上 Internet 後 在 Router 中 的 Routing Table 如 下

目 地 位 址	NetMask	Gateway	Matric
203.67.10.0	255.255.255.0	203.67.10.254	0
192.167.88.0	255.255.255.0	192.167.88.2	0
default		192.167.88.2	1

依 據 以 上 的 說 明 , Router 連 上 Internet 的 設 定 非 常 簡 單 , 以 下 以 3Com NETBuilder 的 設 定 來 說 明

# setd !1 -ip netaddr=203.67.10.254 255.255.255.0
# setd !2 -ip netaddr=192.167.88.2 255.255.255.0
# add -route 0.0.0.0 192.167.88.2 1

經 以 上 設 定 這 個 Router 便 可 使 用 於 連 接 Internet 了, 多 簡 單 呀 !
因 為 Router 的 廠 商 眾 多 , 而 且 以 Unix 來 當 ROuter 各 家 的 Unix 的 網 路 設 定 也 有 所 差 異 , 所 以 無 法 一 一 作 說 明 , 在 此 所 說 明 的 是 概 念 , 各 種 ROuter 的 的 參 數 設 定 請 參 考 設 備 的 Menu

至 於 PC 端 如 何 設 定 使 Packet 能 Routing 出 去 Internet , 請 看 "連 接 Internet PC 端 的 設 定" 這 篇 短 文
